MENGENAL BAGAIN DAN FUNGSI PAPAN ARDUINO UNO
Diterbitkan pada 05 August 2026
Komponen Arduino dan Fungsinya - Dalam era modern ini, manfaat penggunaan perangkat otomasi dirasakan oleh berbagai lapisan masyarakat, mulai dari teknisi berpengalaman hingga hobiis yang senang bereksperimen, dari yang baru belajar hingga yang sudah ahli. Inilah sebabnya mengapa Arduino dikembangkan dengan kesederhanaan yang sangat terbuka, sehingga dapat dipahami dan dimanfaatkan oleh siapa pun, termasuk individu yang tidak memiliki latar belakang dalam bidang elektronika dan pemrograman.
Definisi Arduino
Arduino merupakan platform prototyping elektronik sumber terbuka yang didasarkan pada perangkat keras dan perangkat lunak yang fleksibel serta mudah digunakan. Tujuannya adalah untuk memfasilitasi seniman, desainer, hobiis, dan siapa pun yang tertarik untuk menciptakan objek atau lingkungan interaktif. (Sumber: www.arduino.cc)
Dengan singkatnya, Arduino adalah platform perangkat elektronik yang sederhana dan mudah dipahami, ditujukan untuk semua kalangan, termasuk bagi mereka yang belum berpengalaman dalam bidang elektronika dan pemrograman.

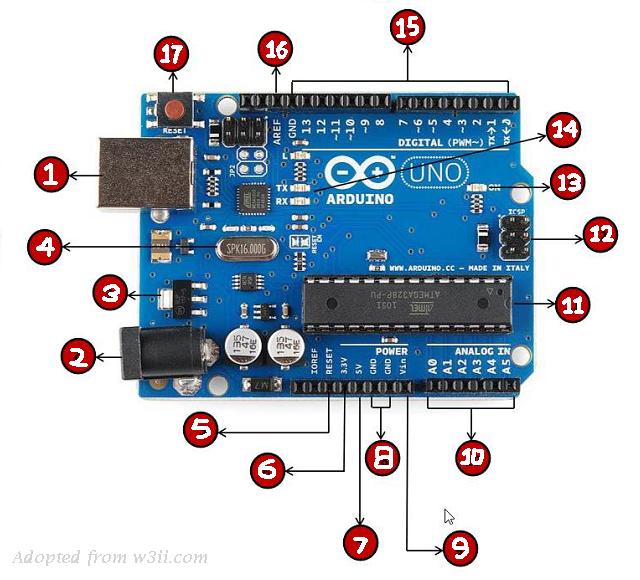

| NO | Description |
|---|---|
| 1 | POWER USB Digunakan untuk menghubungkan Papan Arduino dengan komputer lewat koneksi USB. sebagai supply listrik ke papan atau untuk pemrograman mikrokontroller. |
| 2 | POWER JACK Supply atau sumber listrik untuk Arduino dengan tipe Jack. Input DC 5 - 12 V. |
| 3 | Voltage Regulator IC ini digunakan untuk menstabilkan tegangan Eksternal dari Jack No.2 menuju 5 V, tegangan aman Papan Arduino. |
| 4 | Crystal Oscillator Kristal ini digunakan sebagai layaknya detak jantung pada Arduino. Jumlah cetak menunjukkan 16000 atau 16000 kHz, atau 16 MHz. Ini digunakan sebagai timer atau penghitung. |
| 5 | Reset Digunakan untuk mengulang program Arduino dari awal atau Reset. Cara pertama dengan menekan tombol reset ( 17 ) di papan. Cara kedua dengan menggubungkan pin reset dengan GND secara singkat. |
| 6 | Pin ( 3.3, 5, GND, Vin )
|
| 7 | Analog Pins Papan Arduino UNO memiliki enam pin analog A0 sampai A5. Digunakan untuk membaca sinyal atau sensor analog seperti sensor jarak, suhu dsb, dan mengubahnya menjadi nilai digital. |
| 8 | IC Mikrokontroller IC atau Integrated Circuit, alias otak dari Papan Arduino. IC ini yang diprogram oleh papan arduino untuk mengatur pin digital ( 15 ) dan pin analog ( 10 ). |
| 9 | ICSP pin Sebagian besar ICSP ( 12 ) adalah untuk AVR. Dalam Arduino terdapat enam pin, MOSI, MISO, SCK, RESET, VCC, dan GND. bisa digunakan dengan Bootloader. |
| 10 | LED Power Indicator Lampu ini akan menyala dan menandakan Papan Arduino mendapatkan supply listrik dengan baik. Jika tidak menyala berarti ada sesuatu yang salah dengan supply listrik atau papan arduinonya. |
| 11 | LED TX dan RX TX ( Transmit ) dan RX ( Receive ), dua LED tersebut akan berkedip saat pemrograman IC atau Papan Arduino berlangsung. |
| 12 | Digital Pins I / O Papan Arduino UNO memiliki 14 Digital Pin. Berfungsi untuk memberikan nilai logika ( 0 atau 1 ). Pin berlabel " ~ " adalah pin-pin PWM ( Pulse Width Modulation ) yang dapat digunakan untuk menghasilkan PWM. Digital Pin I / O dapat digunakan seperti saklar. |
| 13 | AREF AREF singkatan Analog Reference. Dapat digunakan untuk mendapatkan sumber tegangan yang dapat diatur lewat IC. Tegangannya antara 0 sampai 5 Volt. |
